随着商品混凝土工程施工技术的发展,商品混凝土外加剂的应用越来越多。它不但能够提高商品混凝土的工作性能、改善工艺性能、强化生产过程,而且能够改善和提高硬化商品混凝土的物理力学性能、提高建筑物或构件的质量和耐久性,此外还可以节约水泥、降低成本、加快工程进度。所以,外加剂的研究和应用是提高商品混凝土施工工艺水平、促进新型商品混凝土制品发展的基本条件。
1.1基本性能
l)能够改善商品混凝土的一种或几种性能,而不产生副作用。
2)在运输和贮存中能保持良好的稳定性和匀质性。
3)在早期或后期对商品混凝土中的钢筋及其它预埋件没有有害作用。
4)使用安全,并对环境无污染。
1.2分类
1)改善商品混凝土拌合物流变性能的外加剂。包括各种减水剂、泵送剂和引气剂等。
2)调节商品混凝土凝结时间、硬化性能的外加剂。包括缓凝剂、速凝剂和早强剂等。
3)改善商品混凝土耐久性的外加剂。包括防水剂、引气剂和阻锈剂等。
4)改善商品混凝土其它性能的外加剂。包括防冻剂、膨胀剂和着色剂等。
2商品混凝土外加剂进入现场检测
1)进入施工生产现场的外加剂,供应单位须提供下列技术文件:产品说明书,并应标明产品主要成分;出厂检验报告及合格证;掺外加剂商品混凝土性能的检验报告。
2)外加剂运到现场应立即取代表性样品进行检验,检验合格后才能入库、使用。
3)外加剂应按不同供货单位、不同牌号、不同品种分别存放,并标识清楚。
4)粉状外加剂应防止受潮结块,如有结块,经性能检验合格后应粉碎至全部通过0.63 mm筛后才能使用。液体外加剂应放在阴凉干燥处。
5)外加剂使用时,计量应准确。计量读数不应大于外加剂用量的2%。
6)进入施工现场的外加剂,要先做基本性能检测:普通减水剂及高效减水剂应检测pH值和密度。商品混凝土减水率符合要求才能入库、使用;引气剂及引气减水剂应检测pH值、密度及含气量。引气减水剂应增测减水率。符合要求才能入库、使用;缓凝剂、缓凝减水剂及缓凝高效减水剂应检测pH值、密度及商品混凝土凝结时间。缓凝减水剂及缓凝高效减水剂应增测减水率。合格后才能入库、使用;缓凝剂、缓凝减水剂及缓凝高效减水剂宜用于日最低气温5℃以上施工的商品混凝土。不宜单独用于有早强要求及蒸养的商品混凝土。
7)早强剂及早强减水剂在使用中应加以重视。其检测项目及使用环境应按以下要求执行:早强剂及早强减水剂进入施工工地应检测密度,1d、3d抗压强度及对钢筋的锈蚀作用,早强减水剂应增测减水率。
商品混凝土外加剂是天然或合成的化学物质,可以是单一或复合组分。使用外加剂时必须根据工程对商品混凝土的性能要求选择合适的外加剂。
3.1商品混凝土外加剂的选择
商品混凝土外加剂的选择应根据工程设计对商品混凝土性能的具体要求而定,如强度标号、抗冻融性、抗渗性、耐久性、弹性模量等物理力学性能,以及施工季节、施工工艺、浇筑的部位和体积等。此外,还要考虑实际工程提供的原材料如水泥品种和标号、砂石质量等。在此基础上选择符合使用要求的外加剂品种和牌号。
在选择外加剂时,必须采用实际工程用的原材料进行商品混凝土试配试验,并且掺用不同厂家生产的同一种外加剂,根据试配结果从中确定技术经济最合适的外加剂。
选择外加剂的根本原则:**是性能要符合工程使用要求;第二是经济的合理性。
3.2商品混凝土外加剂的掺量
不同类型外加剂的掺量是有一定规律的,一般无机盐类早强剂掺量为水泥重量的1%―2%,有机缓凝剂掺量为0.02%―0.1%,普通减水剂0.2%―0.3%,引气剂掺量0.002%―0.006%,高效减水剂0.5%―1.0%。同一种外加剂用于不同商品混凝土时掺量也不尽相同,例如:高效减水剂用于蒸养商品混凝土时掺量为0.3%―0.5%,用于流态商品混凝土掺量为0.75%,用于普通商品混凝土掺量为0.5%,用于高强商品混凝土掺量为1.0%。硫酸钠早强剂用于蒸养商品混凝土时掺量为1.0%,如掺量过高,蒸养后的试体会胀高、强度降低。硫酸钠用于普通商品混凝土时掺量2.0%。氯化钙早强剂用于普通商品混凝土掺量为1.0%―2.0%,用于钢筋商品混凝土掺量为1%,用作防冻剂时掺量为4.0%,如掺量大于9.0%会生成过多的水化氯铝酸盐而引起商品混凝土膨胀,当然使用氯盐外加剂同时要掺阻锈剂。防冻剂掺量是由冰点决定的,但是复合防冻剂在相同负温时掺量减少一半。复合高效减水剂在相同减水率时比单一高效减水剂掺量减少一半。
另外,水泥的品种、细度和矿物组成、混合材等也会影响外加剂的掺量。如对矿渣水泥高效减水剂掺量少于普通硅酸盐水泥。
使用外加剂时要仔细看产品说明书,其中包括使用方法。
4.1配制和计量
成功的应用外加剂取决于适宜的配制方法,忽视这个方面,就可能显著地影响商品混凝土的性能与作用。外加剂主要品种有两种形式,即液体和固体粉末。液体产品以体积计量,有时生产厂提供可溶性固体产品,使用前先配制成一定浓度的水溶液。固体产品中一般有载体,如粉煤灰、火山灰、矿粉等,其目的是使外加剂计量准确、分散均匀和防止受潮结块,固体外加剂常常是以重量计量。使用外加剂时可采用人工、半自动和自动计量,基本要求是:计量准确、搅拌均匀。外加剂掺量确定后,根据拌合机一次搅拌商品混凝土体积和单位水泥用量折算外加剂的用量。超剂量地使用,不但造成浪费,而且影响商品混凝土的性能,从而可能会造成工程事故。特别是掺缓凝剂、缓凝减水剂和引气剂时一定要剂量准确,一旦超剂量使用或搅拌不均匀就会使浇筑的商品混凝土不凝结硬化或严重降低强度,从而造成工程事故。此外,在同时使用两种外加剂时应注意它们之间的相容性,特别是引气剂应分别掺用。
4.2商品混凝土的配合比
任何商品混凝土工程都要根据要求设计好商品混凝土配合比,因为掺用外加剂只能使质量好的商品混凝土变得更好,而不能使品质差的商品混凝土性能得到根本改善。因此要掌握掺外加剂的各种商品混凝土的配合比设计方法,使用符合标准的原材料进行试配和配合比调整,再确定合适的配合比。
4.3商品混凝土的养护
掺外加剂的商品混凝土,同普通商品混凝土一样,要求进行正常的养护,现浇商品混凝土硬化早期要浇水养护。使用膨胀剂配制补偿收缩、防掺抗裂商品混凝土更要重视早期养护,否则就达不到应有的效果。冬季施工使用防冻剂应当注意保温覆盖,使商品混凝土尽快达到临界强度、防止冻害。外加剂用于蒸养商品混凝土构件或制品生产时,除采用合理的蒸养制度之外,蒸养后堆放时也应浇水养护,以进一步提高强度和改善性能。
商品混凝土外加剂是商品混凝土改性的一种重要技术和方法。但是只有正确使用外加剂才能达到预期的效果,这就要求必须掌握外加剂性能、明确使用目的和正确使用方法。否则不但无法实现目的,还可能出现严重的工程事故。
外加剂被日益普遍使用，是建筑工程结构和技术发展的客观要求。近年来，在整体现浇混凝土结构中出现了高层、大跨度和各种新的结构体系，在装配式预制混凝土构件中出现了许多大型、薄壁等新的构件型式，在混凝土施工中出现了大体积混凝土、喷射混凝土、真空吸水混凝土、滑模施工混凝土等新的施工技术，因而对混凝土提出了大流动性、早强、高强、速凝、缓凝、低水化热、抗冻、抗渗等各种性能要求，掺用外加剂正是为了改善混凝土的性能，提高工程质量，降低工程造价，促进新工艺的要求。
混凝土的性能是由水泥、砂、石子和水的比例决定的。为了改善混凝土的某一种性能，可以调整原材料的比例。但这样往往会造成另一方面的损失。例如，为了加大混凝土的流动性，可以增加水用量，但这样就会降低混凝土的强度。为了提高混凝土早期强度，可以增加水泥用量，但这样除了加大成本外，还可能增加混凝土的收缩和徐变。而采用外加剂，就可以避免上述缺陷，在对混凝土的另外一些性能影响不大的情况下，采用混凝土外加剂，可以大大改善混凝土的某一种性能。例如，只要在混凝土中掺入0.2%～0.3%的木质素磺酸钙减水剂，在不增加水用量的情况下，可以提高混凝土坍落度一倍以上。只要在混凝土中掺入2%～4%的硫酸钠糖钙（NC）复合剂，在不增加水泥用量的情况下，可以提高混凝土早期强度60%～70%，还可以提高混凝土的后期强度。
大家肯定对腻子粉都不太陌生。肯定也知道在什么时候用，但是还有好多的人们都不知道腻子粉该怎样的用，对于这些问题都不知道该怎样的去选购，也许在现实的生活中好多的人们再用腻子粉的时候都是错误的，接下来装修之家小编为大家来介绍究竟腻子粉怎么用和怎样的选购腻子粉，希望大家在买腻子粉的时候参考。
一.究竟腻子粉怎么用?
1.先为大家来说说，腻子粉是在油漆施工前使用的一种材料，其主要是给漆面打好均匀、平滑的基础。其实它对施工面进行预处理的一种表面填充材料。但是根据所用漆基而分别命名，都要以填充颜料为主。但是高级装饰涂层很少使用。但是有不懂得可以询问身边的朋友，问问关于这方面的问题。
2.接下来说说装修中腻子粉怎么用的方法，我们首先基层应坚实、干净、大致平整。但是如果是吸水性强的基层，应该先用清水润湿或者是喷刷胶水进行封底处理后再刮腻子粉。那么当然新抹过灰的水泥墙应在养护期后再刮腻子。但是其次是调和按腻子粉和水，按照1：0.5的比例搅拌均匀，但是静置10～20分钟再次搅拌均匀即可使用。然后再用钢刮板或抹刀批刮，刮涂次数不可过多。
3.在使用腻子粉时，通常批刮两次，第二次涂层在前涂层干透情况下方可施工，但是这一点一定要注意。以大致批刮的厚度是0.8～1.5mm。最后在腻子粉干后，可是要用砂纸进行打磨，但是尽快涂刷涂料或粘贴墙纸。
二.怎样的选购腻子粉
我们为了营造出环保的家居环境，我们大家应尽量选购环保的材料。但是腻子粉的品质好坏直接关系到家居环保是否环保，如果大家在选购腻子粉时应关注环保性，所以腻子在家装成本中的比例微不足道，可是施工面积却占家装总面积的80℅以上，早期的墙面腻子都是用107、801等有毒胶水加滑石粉和白水泥等配制的。现在含有大量的甲醛，不能采用。但是有的腻子胶水虽然标注为着“环保腻子胶水”，而实际却是三无产品。所以在选择腻子的时候，应尽量选用大企业生产的有环保安全保障的环保腻子粉。
生活中人们再用腻子粉弄墙的时候也许好多人的用法是错误的，上面的文章中说的就是关于究竟腻子粉怎么用和怎样的选购腻子粉，小编哪里说的不太清楚的，如果想了解更多的装修资讯，请继续关注装修之家网。
工信部原材料司负责人在最近一次会议上谈到当前的突出矛盾和问题时说，水泥进口出现异常。近几个月东南沿海地区水泥熟料进口持续出现单月超过100万吨，预计今年全年水泥熟料进口将达1000万吨左右，首次出现进口大于出口。在国内水泥产能严重过剩的情况下，大量进口比较反常。
周边沿海**水泥产能过剩的话，势必会考虑通过相对运价较低的海运方式出口，当然前提是赚得到钱(至少保本)。周边**石灰石资源相当丰富，煤(包括白煤)也相当丰富，人力成本也不高，其生产成本也是有一定竞争力的。
8月底，《智通财经网》报道过海螺在回答有关第4季度如果价格升高，越南、周边地区的水泥会不会进来的提问时称，越南水泥进来的量是受限的，我们元月把熟料从500元变成330元的时候就是在打击越南熟料。另外，因为越南的产能也是充分发挥的，它能留给中国的资源有限的，这是一点。另外，越南进入中国卸货受到环保政策的挑战，以前他们使用驳船卸货，但现在必须要靠岸卸货，码头资源有限，而且等候时间长，码头费用大幅提高，原来10块现在成本变成20-30，最后我们控制着渠道，所以熟料价格可以上涨。所以越南熟料对中国影响不大。
看来，官员的看法与企业的看法有些差距。官员认为近几个月东南沿海地区水泥熟料进口持续比较反常，企业认为越南熟料对中国影响不大。但不管怎样，如果国内熟料价格较高的话，越南出口有利可图的话，出口是必然的。为“阻击”，企业曾在元月将熟料价格一下子调低了1/3。至于码头装卸设施改善相对建生产线还是容易的。
官员给出的看法是，对在国内水泥产能严重过剩的情况下，出现大量进口比较反常现象不能小觑。而企业认为可以也已通过价格(下降)手段确保市场占有，认定影响不大。该咋看，是不是有点扑朔迷离啊!
从发改委网站日前公布数据看，前三季度，全国水泥产量158250万吨，同比增长1%，9月份，全国市场P.O 42.5散装水泥平均价格434元/吨，比上月上涨12元/吨，涨幅为2.8%;同比上涨98元/吨，涨幅为29.2%。1-8月，水泥制造行业实现利润963亿元，增长1.5倍。
9月份水泥价格同比上涨近3成。今年前8个月水泥行业利润增长150%。在此等价格形势下，要阻击，恐也不是件容易的事。至于是否还有通过边贸方式(途径)进口水泥，也是不可忽视的进口量。
10月23日国务院新闻办公室举行新闻发布会，工信部副部长辛国斌在介绍2018年前三季度工业通信业发展情况和答记者问时说，总体判断是工业发展稳的格局没有改变，谈到了六个亮点。其中第四点谈及，水泥和平板玻璃行业在化解过剩产能的同时实现利润增长，分别增长了150%和41%。需要说明的是，这一利润上涨是对之前由于价格过低的一个恢复性上涨，也不能过于乐观。
恢复性上涨是恢复为主，不应是无节制噌噌往上涨。即使这样，辛国斌也提醒，不能过于乐观。也就是说，价格下跌也是有可能的。
看来，水泥出现大量进口或许是不能过于乐观的因素之一。

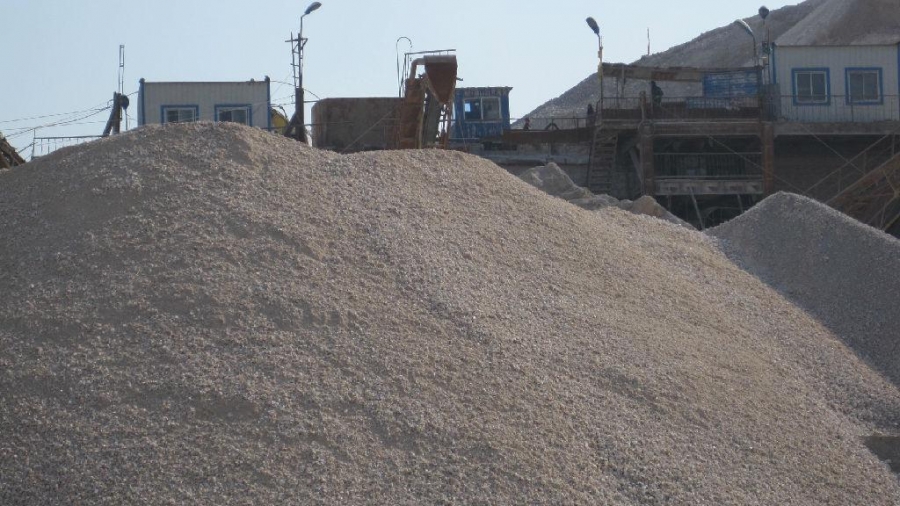

石粉含量在24%范围内,其含量越高,混凝土强度越高,抗冻、抗渗性越好;石屑混凝土的收缩变形、碳化和钢筋锈蚀性能与普通混凝土相当。石屑中石粉的填充效应、晶核效应、活性效应、吸水效应和形态效应的共同作用,改善了石屑混凝土的性能。
石粉是石头的粉末的通称，石头的种类很多，根据矿物成分划分有很多品种，并不一定是碳酸钙。碳酸钙是石灰石，只是石粉中的一种，石粉中还有滑石粉，用作制作腻子。还有石英粉，用作制作玻璃。还有很多矿物成分的岩石，都可以磨成粉末，用作不同的工艺及用途。
石粉一般是作为砂浆的细骨料存在，相比重钙等填料有提高骨料支撑强度的作用，可以提高砂浆的抗压强度，同时细石粉也可以作为粗骨料之间的填料，填充骨料缝隙，使砂浆的密实度提升，一些特种砂浆当中用细石粉代替重钙或粉煤灰等填料还可以起到降低用水量的作用
24小时服务热线：
15692691666、18950276858
地址：西藏拉萨市堆龙德庆区羊达乡工业园规划八路旁
微信联系
手机访问
© 2018 拉萨奇力建材有限公司 版权所有 | 藏ICP备18000362号-1 | 技术支持：西藏百度
